滤筒式除尘器

产品介绍

      ①过滤风速的确定

      过滤风速是除尘器选型的关键参数之一，应根据不同应用场合的粉尘或烟 尘的性质、粒度、温度、浓度等因素来综合考虑确定，一般情况下入口含尘浓度在15〜30g/m ,过滤风速不应大于 0.6〜0.8m/min;入口含尘浓度在 5〜 15g/m3,过滤风速不应大于0.8〜1.2m/min;入口含尘浓度在＜5g/m3,过滤风 速不应大于1.5〜2m/min。总之在选择过滤风速时，为降低设备阻力，一般过滤风速不宜选择太大。 

      ②过滤材料

      滤筒除尘器按滤筒材料分，可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，覆膜滤筒除尘器，纳米滤筒除尘器等。

      常用的滤筒材质特点和使用范围：

      1、纸质滤筒

      纸质滤筒是采用木浆纤维制作的滤料，对1μm的粉尘过滤效率可达99.99%，过滤面积大，制成滤筒后，外形尺寸为324*660mm，过滤面积可达21㎡。此种滤料强度较差，不耐水，适用于空气过滤或含水量较少的粉尘场合。

      2、聚酯滤筒

      聚酯滤筒是采用聚酯无纺粘合滤料，经热辊压光、热定型、防水防油饱和处理，具有紧密的微孔结构，对1μm的粉尘过滤效率可达99.99%，制成滤筒后，有多种外形尺寸。此种滤筒可用水洗，高工作温度为135℃，在保持过滤的同时，压差比标准针刺毡小得多。属于表层过滤，易清灰，适用范围广。

      3、覆膜滤筒

      覆膜滤筒是将膨化微孔聚四氟乙烯(ePTFE)薄膜通过热模压粘合到各种滤料的表层上。BWF覆膜滤筒对0.5μm的粉尘处理效果能够达99.999%，摩擦系数小，疏水性强，清灰效果好。适合在高过风速、湿度大、对除尘要求很高的工况下。

      4、褶式长滤筒

      长滤筒具有滤袋的外形，产品有花板直径127mm、133mm、159mm、162mm等，长度通常为1~2m，特殊应用场合可以达到3m。此类滤筒安装方式通常有顶装式、底装式、螺旋式。顶底盖材质有聚胺酯和金属两种。

      ③工作原理

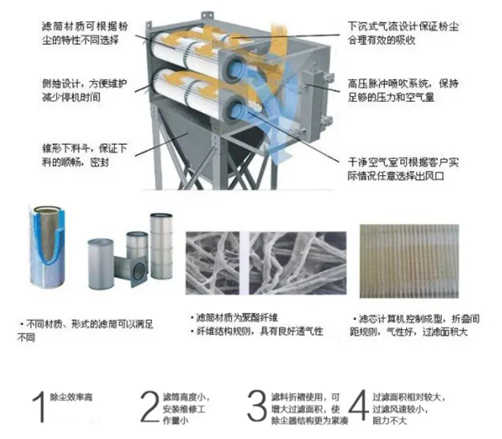

      滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋式除尘器的结构。       

      滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。         

      含尘气体进入除尘器灰斗后（图1），由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布袋扩散和筛滤等组合效应，使粉尘沉积在滤袋表面上，净化后的气体进入净气室由排气管经风机排出。   

      滤筒式除尘器的阻力随滤袋表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制电磁脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

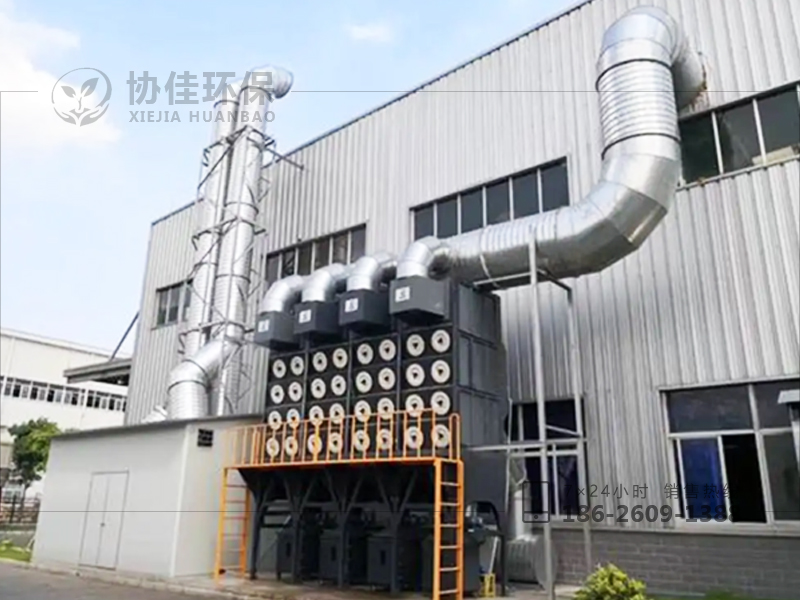

图片实拍
